新能源汽车驱动系统

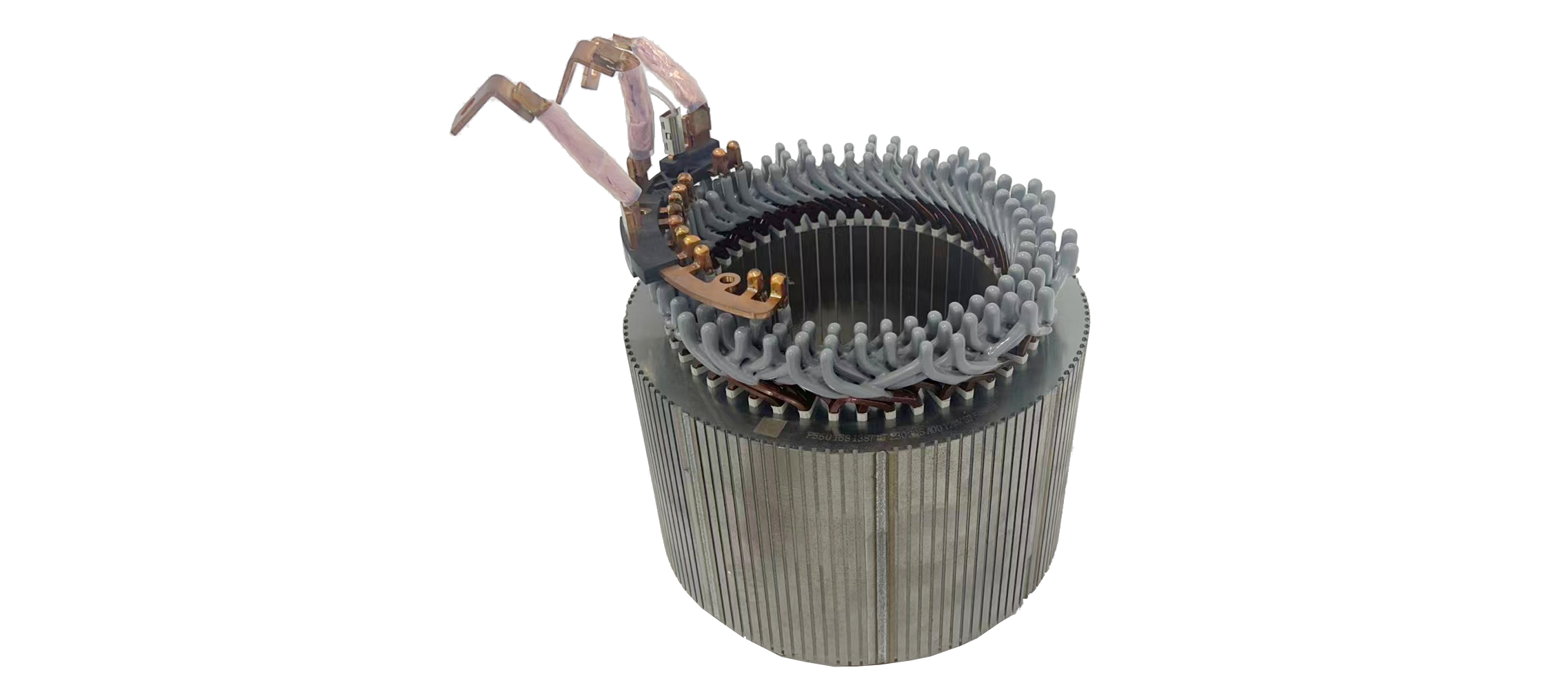

乘用车扁线电机
相关于古板圆线电机来说，，，，扁线电机定子绕组所用的导线形态爆发了转变，，，，绕组从多根细的圆线转酿成几根粗的矩形导线。。。。由于绕组形式的改变，，，，实现同样的功率，，，，扁线电机相比于古板圆线电机体积更。。。。，，，耗材更少。。。。在相同的体积下，，，，扁线电机可以填充的导线可以多 20%—30%，，，，槽满率更高，，，，有助于功率密度提升。。。。其次，，，，扁线的绕组设计使得导线间的接触面积增大，，，，内部间隙变。。。。，，，辅以油冷冷却方法，，，，散热和热传导更好，，，，这也使得扁线电性能够遭受更高的瞬时功率。。。。
产品特点
-
平台化设计一套冲片笼罩多个功率段，，，，镌汰客户装置尺寸，，，，笼罩OD146-OD530冲片平台
-
产品一致性拥有多条智能化生产线，，，，配备全自动化绕嵌线一体机、机械人自动化集成系统，，，，可以实现全自动化生产，，，，确保产品质量的稳固性
-
高效接纳高性能永磁体，，，，高功率密度设计，，，，高效节能、最高效率≥97%，，，，高效区占比≥90%
-
可靠性高实验室获得CNAS(中国及格评定国家认可委员会认证)笼罩凌驾85项诸如输入输出特征，，，，清静性，，，，情形顺应性，，，，可靠性，，，，NVH等测试项目
电机规格参数
| 额定电压(VDC) | 350 |
| 额定功率(kW) | 70 |
| 额定扭矩(Nm) | 130 |
| 额定转速(rpm) | 16000 |
| 绝缘品级 | H |
| 形状尺寸(mm) | φ184*110 |
| 冷却方法 | 油冷 |
| 峰值功率(kW) | 160 |
| 峰值扭矩(Nm) | 290 |
| 最高转速(rpm) | 16000 |
